Klant  : Vetipak Oss

Project : Revisie besturing voor MPT continue verpakkingsmachine

Info:

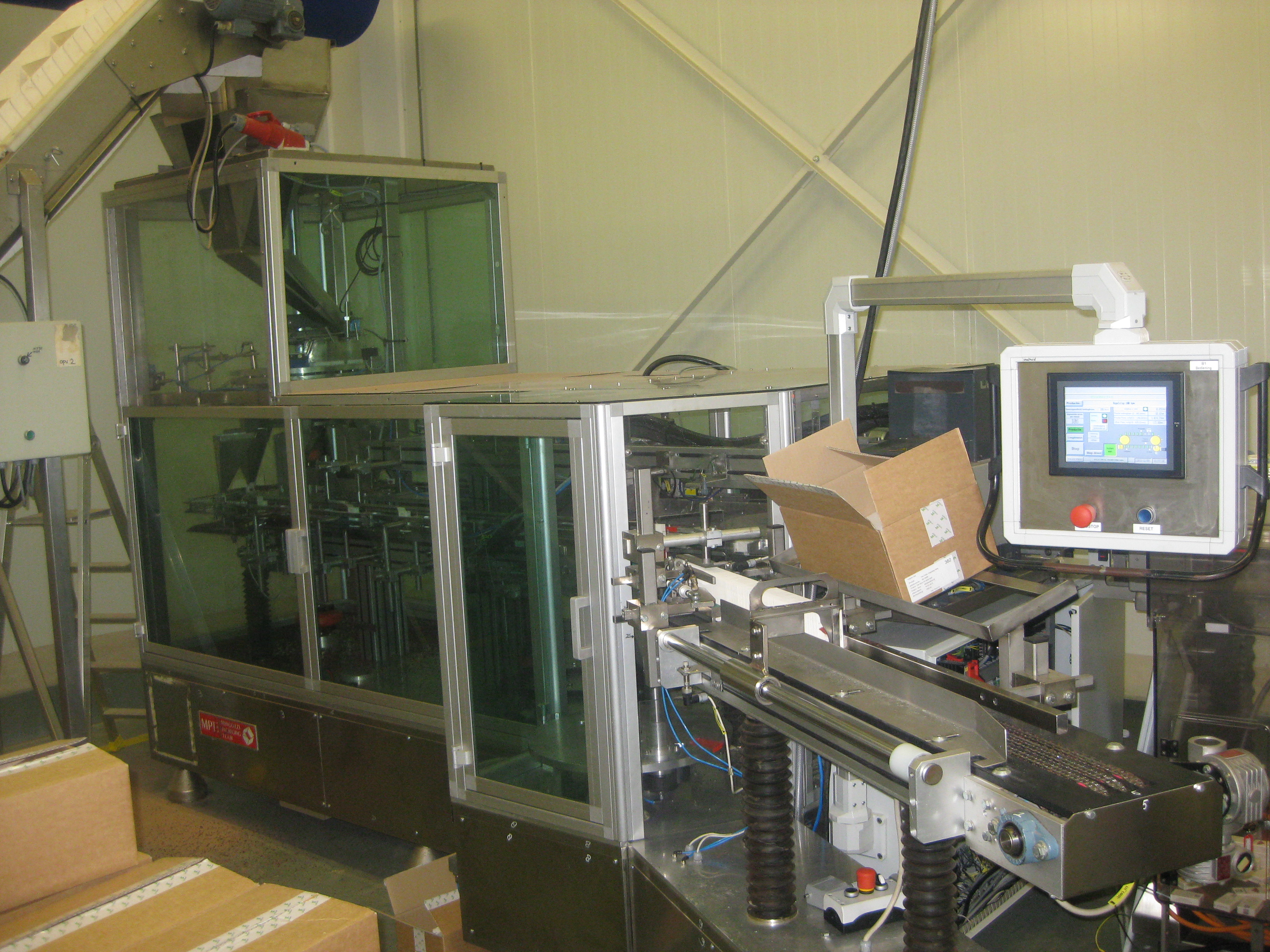

Vacuüm gestuurde uitname van plano’s, die op hun beurt in een kettingbaan met meenemers geplaatst worden. De roterende schijf met 2 vacuüm pilaren wordt servo gestuurd en gesynchroniseerd met de kettingbaan via een encoder. Nu kan men de offset positie tussen de roterende schijf en kettingbaan via het bediening scherm instellen.





De verpakkingsmachine kan tot 140 doosjes per minuut produceren. De aansturing van bijvoorbeeld de lijmkoppen gebeurt via snelle uitgangen om een hoge nauwkeurigheid te garanderen. Men kan een gebied instellen (in mm) waarover deze moet lijmen. De encoder op de kettingbaan wordt in een 1ms taak van de PLC uitgelezen en ook de uitgang voor de lijmkop wordt in diezelfde taak weggeschreven waardoor een hoge nauwkeurigheid bereikt wordt.



Specificaties:



  • Visualisatie van het systeem door middel van een OMRON NS8 touch panel.

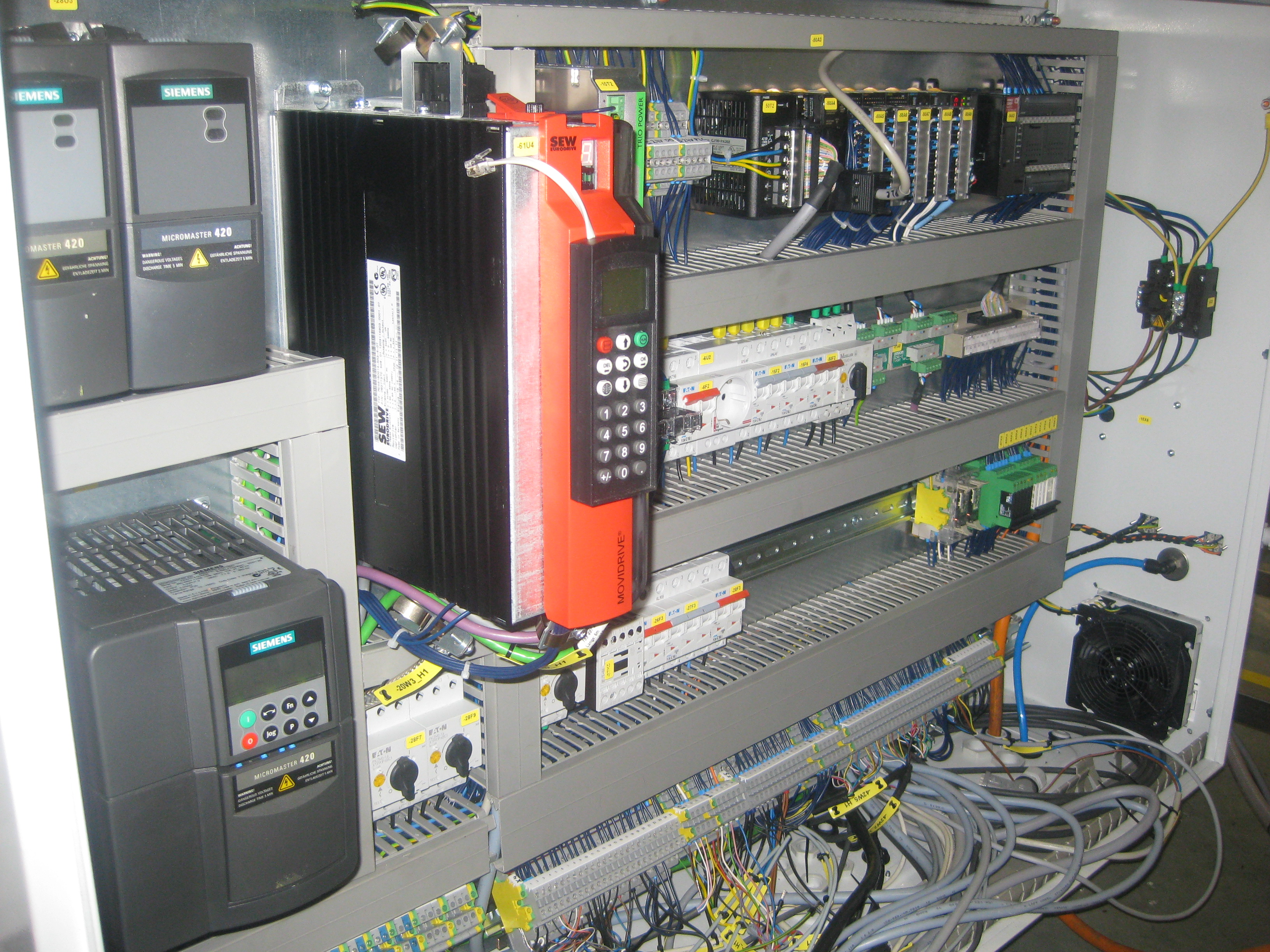

  • Aansturing roterende schijf door SEW-servomotor, de servo regelaar is voorzien van een DeviceNet-communicatie kaart, waardoor we gegevens kunnen uitwisselen met de PLC.

  • Aansturing transportbanden met siemens Micromaster frequentiesturingen.

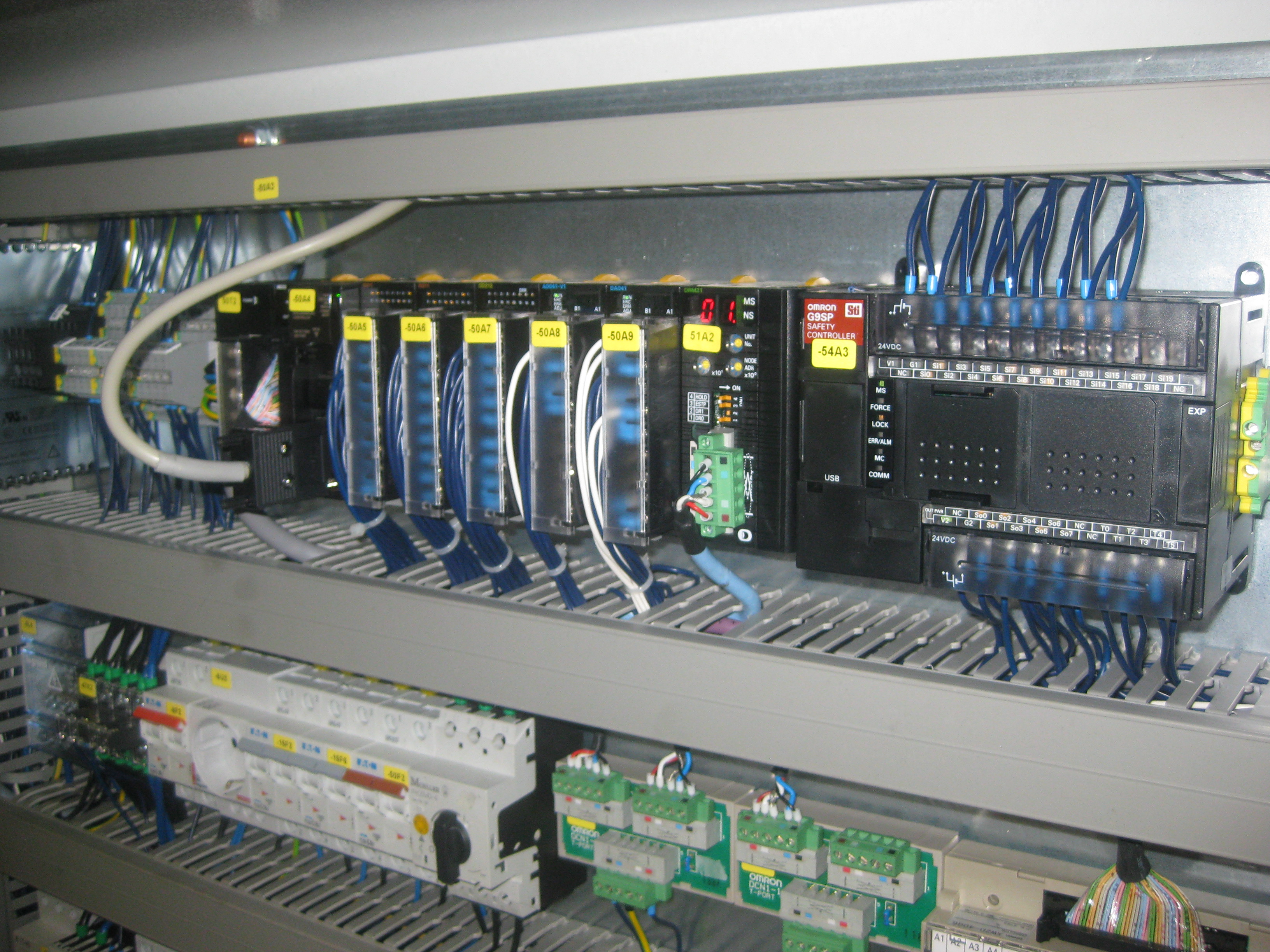

  • CJ2M PLC van Omron, voorzien van snelle in- en uitgangskaart

  • 2x Omron incrementele encoder

  • Veiligheidscircuit via G9SP Safety-PLC van Omron.
